Para instalar bina de 02 linhas SERIAL

1º PASSO - Serviço de identificação de chamadas (bina):

 Verifique com sua operadora se possui o serviço de identificação de chamadas ativo. Caso possua um aparelho bina comum de mesa ou telefone que identifica as chamadas, então já tem o serviço.



2º PASSO - Tomada de Telefone (Cabo Y que acompanha o aparelho):

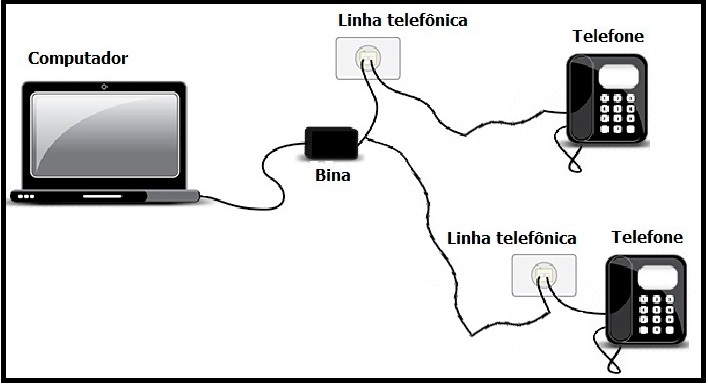

Conecte o aparelho bina na sua linha telefônica através do cabo “Y” que acompanha o aparelho. Para isso faça o seguinte:

  • O lado do cabo Y que possui apenas uma ponta deve ser conectado OBRIGATORIAMENTE no aparelho.
  • O lado que possui duas pontas deve ser ligado um fio em cada linha telefônica.
  • Caso tenha apenas uma linha de telefone, uma ponta do cabo deve ficar solta/ sem utilização.

Atenção: Obrigatoriamente o lado do cabo Y que tem apenas uma ponta, deve ser ligado no aparelho bina e nunca na sua tomada de telefone.

instalação bina


Veja que para cada linha de telefone, deverá ter duas saídas, uma para o seu telefone comum e outra para o aparelho bina. Caso sua tomada seja apenas com uma saída, basta substituir por uma tomada com duas saídas ou usar um adaptador.

tomada

Caso utilize internet na linha, é recomendado utilizar filtro de linha, a fim de evitar ruídos e interferências na identificação.
Utilizar somente se tiver internet na linha. Não é recomendado utilizar se não tiver sinal de internet.

filtro



Atenção: Caso utilize um filtro que tenha saída ADSL, verifique atentamente a sua instalação.

  • Na entrada ADSL deve ser conectado apenas o modem. Nunca conecte o aparelho bina nesta entrada.
  • Na entrada FONE conecte a linha telefônica e/ou o aparelho bina. Caso precise das duas opções, basta utilizar um adaptador (onde transforma de uma saída para duas).

adsl


3º PASSO - Conexão com o computador / CPU:

Ligue o cabo serial na porta Serial (COM) do seu computador.

Serial conversor
*Caso não possua essa entrada disponível, pode utilizar um cabo conversor USB > SERIAL.
É necessário fazer a instalação deste, com o cd de instalação que acompanha o cabo conversor.



4º PASSO -  Conexão com a tomada força:

Ligue a fonte na energia elétrica. Verifique atentamente a voltagem do aparelho e o local em questão.

Atenção: A luz vermelha atrás do aparelho deverá permanecer acesa. Se não estiver, não está havendo contato/corrente.



5º PASSO - Configuração no programa:

Acesse o programa e entre no menu Utilitários > Configurar Bina e marque a opção ATIVA BINA (LOCAL).
Abaixo escolha o modelo do identificador de chamadas e a porta correspondente. Clique no botão APLICAR para salvar.
Para finalizar, ligue para o telefone conectado no aparelho bina para testar.

toptron_configuracoes



*Caso não funcione, faça o seguinte:

Certifique-se de qual porta de comunicação (COM) está disponível e sendo utilizada.
Para isso, clique com o botão direito do mouse em: Meu computador > Propriedades > Gerenciador de Dispositivos.

gerenciador



Se tiver outra porta disponível, troque a informação no sistema e estando com o programa aberto, basta ligar novamente para o telefone que está conectado o aparelho bina e verificar se há a identificação na tela do sistema.



Atenção: Caso utilize o sistema em rede, a configuração deve ser realizada no computador que está conectado o aparelho identificador (ATIVA BINA LOCAL).
No computador adicional / terminal selecione: ATIVA BINA REDE e informe o IP ou nome do computador onde o aparelho bina está conectado fisicamente.
