Para instalar bina de 02 linhas com cabo Y de telefone e USB

1º PASSO – Serviço de identificação de chamadas (bina):

Verifique com sua operadora se possui o serviço de identificação de chamadas ativo. Caso possua um aparelho bina comum de mesa ou telefone que identifica as chamadas, então já tem esse serviço.



2º PASSO – Tomada de Telefone (Cabo Y que acompanha o aparelho):

Conecte o aparelho bina na sua linha telefônica através do cabo “Y”. Para isso faça o seguinte:

  • O lado do cabo Y que possui apenas uma ponta deve ser conectado OBRIGATORIAMENTE no aparelho.
  • O lado que possui duas pontas deve ser ligado um fio em cada linha telefônica.
  • Caso tenha apenas uma linha de telefone, uma ponta do cabo deve ficar solta/ sem utilização.

Atenção: O lado do cabo Y que tem apenas 01 ponta, deve ser ligado obrigatóriamente no aparelho bina e nunca utilizar emenda neste lado.
Caso seja necessário ampliar o cabo Y, faça extensão no lado que possuí 02 pontas, utilizando um adaptador de emendas de cabo de telefone.



Demonstração como ligar bina na tomada ou modem



Veja que para cada linha de telefone deverá ter duas saídas, uma para o telefone e outra para o aparelho bina. Caso sua tomada seja apenas com uma saída, basta substituir por uma tomada com duas ou usar um adaptador.

telefone

Caso utilize internet na linha, é recomendado utilizar filtro de linha, a fim de evitar ruídos e interferências na identificação.
Utilizar somente se tiver internet na linha. Não é recomendado utilizar se não tiver sinal de internet.

 filtro

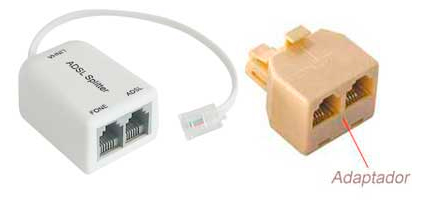

Atenção: Caso utilize um filtro que tenha saída ADSL, verifique atentamente a sua instalação.

  • Na entrada ADSL deve ser conectado apenas o modem. Não conecte o aparelho bina ou telefone nesta entrada.
  • Na entrada FONE conecte a linha telefônica e/ou o aparelho bina. Caso precise das duas opções, basta utilizar um adaptador (onde transforma de uma saída para duas).

adsl





3º PASSO – Conexão com o computador / CPU:

Faça o download do drive de comunicação USB, através do link abaixo:

Modelos até Agosto/2018:
https://www.maikonlyne.com.br/download/FTDI.exe


Modelos a patir de Setembro / 2018:

https://www.maikonlyne.com.br/download/USBBridge.exe



Após fazer o download, clique com o botão direito do mouse em cima do arquivo e clique em "Executar como Administrador".

Clique na opção Extract, Next ou Avança e prossiga com a instalação do driver.





usb



4º PASSO – Configuração no programa:

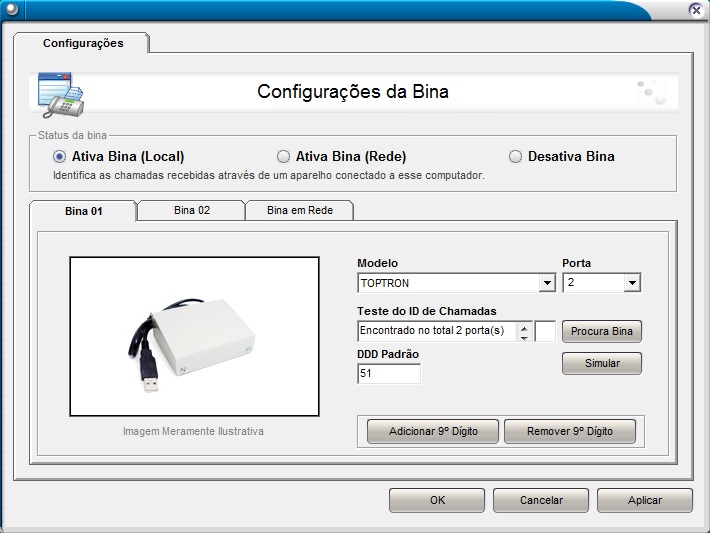

Acesse o programa e entre no menu Utilitários > Configurar Bina e marque a opção ATIVA BINA (LOCAL).

Abaixo escolha o modelo do identificador de chamadas (TOPTRON) e a porta correspondente. Clique no botão APLICAR para salvar.

Para finalizar, ligue para o telefone conectado no aparelho bina para testar.

toptron_configuracoes



*Caso não funcione, faça o seguinte:

Certifique-se de qual porta de comunicação (COM) está disponível e sendo utilizada.

Para isso, clique com o botão direito do mouse em: Meu computador > Propriedades > Gerenciador de Dispositivos.

Se tiver outra porta disponível, troque a informação no sistema e estando com o programa aberto, basta ligar novamente para o telefone que está conectado o aparelho bina e verificar se há a identificação na tela do sistema.

 gerenciador



Atenção: Caso utilize o sistema em rede, a configuração deve ser realizada no computador que está conectado o aparelho identificador (ATIVA BINA LOCAL).

No computador adicional / terminal selecione: ATIVA BINA REDE e informe o IP ou nome do computador onde o aparelho bina está conectado fisicamente.
